抱压式工业过程控制阀压力试验台，是目前最常用的工业过程控制阀压力测试设备。采用压爪抱压法兰方式压紧密封工业过程控制阀的两法兰端面，因此，对试验工业过程控制阀无外力影响，完全符合GB/T17213.4-2015/1EC60534-4:2006、GB/T4213-2008、GB/T13927-2008、GB/T26480-2011、1S05208：2015、AP1598-2016、EN12266-1:2012、EN12266-2：2012、AP16D-2014、ASME B16.34-2017的要求。保证了工业过程控制阀、球阀（包括D8B结构，D1B-1、D1B-2结构）压力测试数据的准确可靠，如图E-1所示。

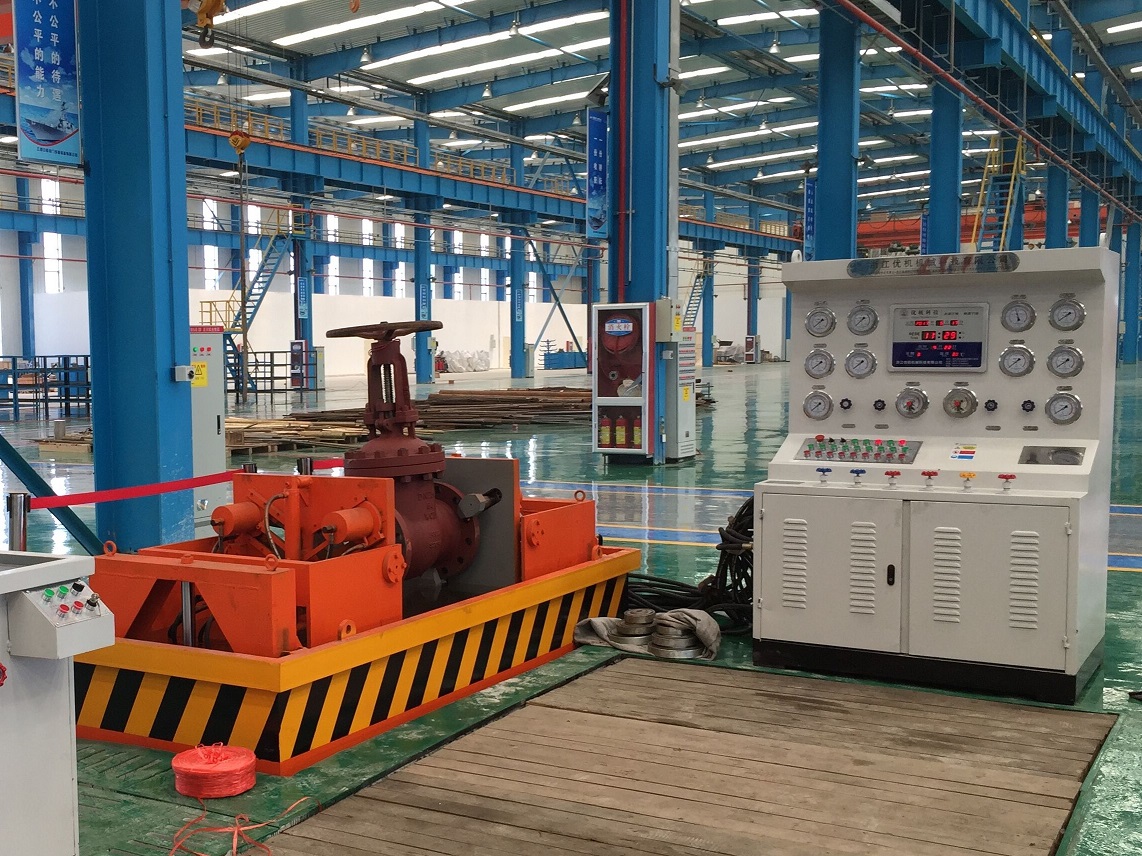

               图E-1     抱压式JWZ型液压控制阀试验台

该系列控制阀压力试验设备主要由液压系统、机械系统、电气系统和管路系统组成，能在较大的控制阀公称尺寸范围和较大的公称压力范围内，在控制阀阀体不受任何附加外力的情况下，分别对控制阀进行壳体和密封试验。

抱压式控制阀试验台有左右两个工作台，每个工作台上装有一套可轴向伸缩和径向移动的压爪抱紧机构，可根据控制阀的法兰直径尺寸、厚度尺寸来同步调整压爪的位置。左边的工作台可水平移动，以适应不同公称尺寸和公称压力控制阀的结构长度。右边的工作台可翻转90°，以方便对控制阀单边密封测试时进行泄漏量的测量。

压爪夹紧力所需的高压液压力，由设备本身的液压系统增压而成，试验介质可采用水、煤油或空气。液态介质可循环使用。试验介质的试验压力经增压达到设定的试验压力时，增压自动停止，并自动进入设定的保压计时，保压计时结束后，系统自动发出声光报警，以示测试结束。

为适应控制阀的气密性试验要求，可以采用潜水式液压控制阀试验台，潜水式试验台夹紧、抱压、移动、增压等装置和基本式控制阀试验台类似，只是设备增设了水箱，试验台的夹紧试验装置可以整体潜入水中，由设备的液压系统控制其上升或下降，以便观察气密性试验时壳体可能出现的泄漏点，如图E-2所示。

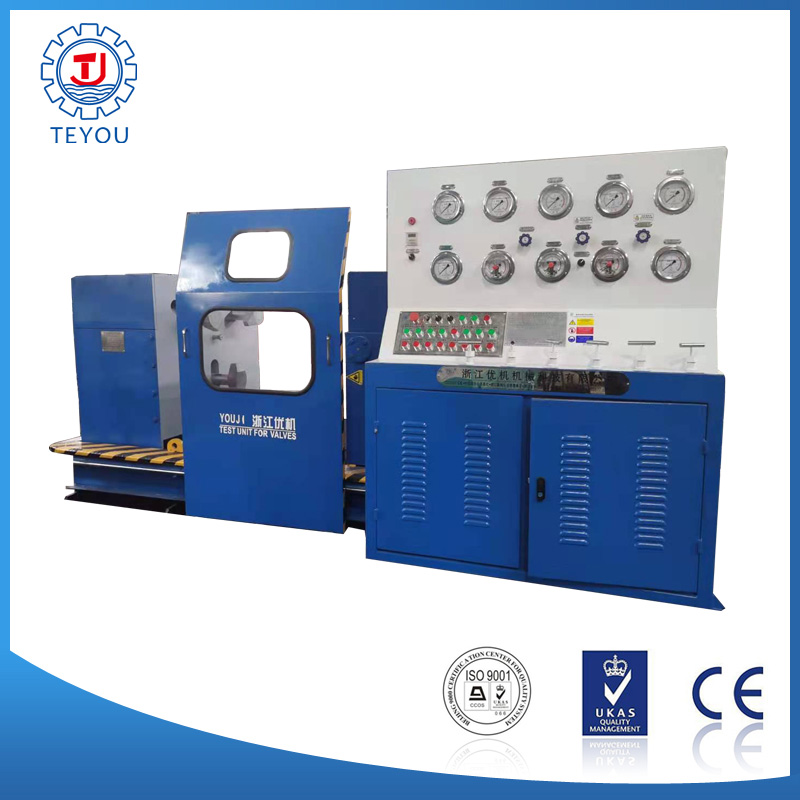

                      图E-2     潜水式JWZQ型液压控制阀试验台

较小公称尺寸法兰连接的控制阀，还可以采用套式试验台和单头式试验台，如图E-3，图E-4所示。这些小型法兰连接控制阀试验台的工作台均可翻转90°，便于控制阀密封性能的测试，

上方横梁也可以旋转90°以上，使得工作台面完全敞开，便于控制阀安装操作。

                      图E-3      套式液压控制阀试验台

                       图E-4       单头式液压控制阀试验台

立式试验台，如图E-5所示，也适用较小公称尺寸法兰连接的控制阀，兼有抱压式和顶压式两种，因此，也可以适用于焊接连接和螺纹连接形式控制阀的测试。

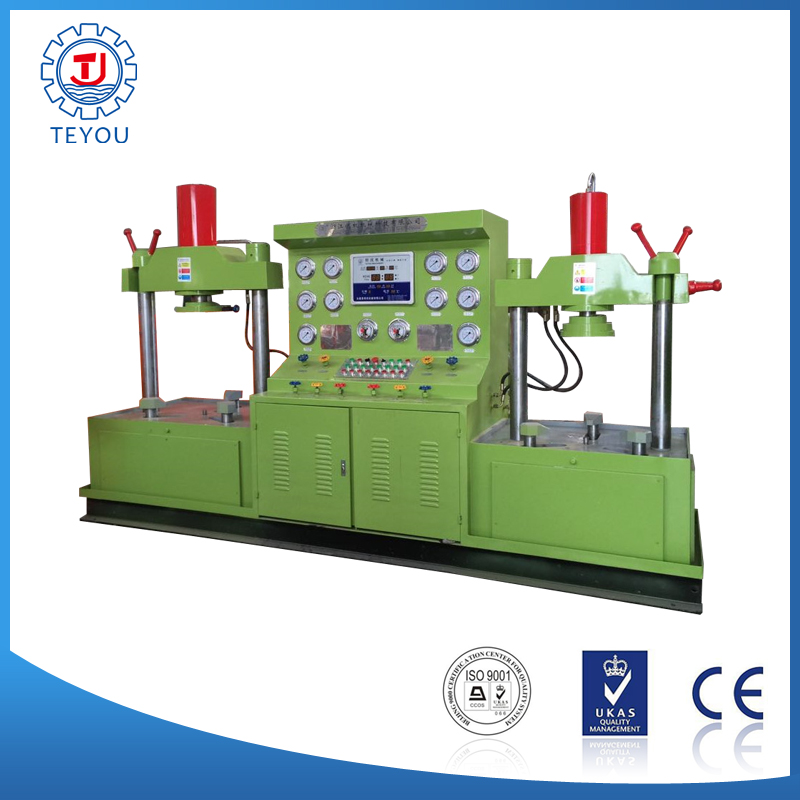

                图E-5        立式液压控制阀试验台

单头式可以专门配置悬臂吊钩，方便操作。

上述这些液压控制阀试验台均设有液压自动卸荷系统，当设备工作处于待机状态时，整个液压系统自动卸荷。当要进行某项液压动作时，系统的压力自动恢复到正常值，有效降低了油温和能耗，延长了设备使用寿命。

控制阀检测设备的规格型号是按照控制阀

的参数而变化，而控制阀的样式和规格极其多，所以，控制阀测试设备也衍生出很多的规格。目前生产制造控制阀的测试设备的厂家很多，其中浙江优机机械科技有限公司已经设计制造的控制阀检测设备种类最齐全，是国内控制阀检测设备制造行业的领跑者，下面以该公司JWZ系列控制阀测试设备为例，重点介绍控制阀检测设备的规格和技术参数。JWZ型抱压基本式液压控制阀试验台是最常用的控制阀测试设备，按被测控制阀公称尺寸来确定型号规格，具体技术参数详见表E-1。

            表E-1  JWZ抱压基本式液压控制阀试验台技术参数

注：1.表中括号内尺寸为特制型，高压测试CL2500/PN420、CL1500/PN250供选用。

    2.可以按照控制阀测试的需要范围重新设计。

JWZQ型抱压式潜水式液压控制阀试验台技术参数详见表E-2

            表E-2  JWZQ抱压潜水式液压控制阀试验台技术参数

注：可以按照控制阀测试的需要范围重新设计
